Как работи прекъсвачът на вакуумната верига?

Theпрекъсвач на вакуумна веригае незаменим разпределителни уреди в захранващата система. Той се състои главно от три части: рамка, камера за гасене на дъга (т.е. вакуумна балон) и работен механизъм. Сред тях проводимата верига е основната част на прекъсвача на веригата, която е внимателно съставена от входящите и изхода, проводими пръти, изолационни опори, проводими скоби, меки връзки и вакуумна дъга за гасене на камери.

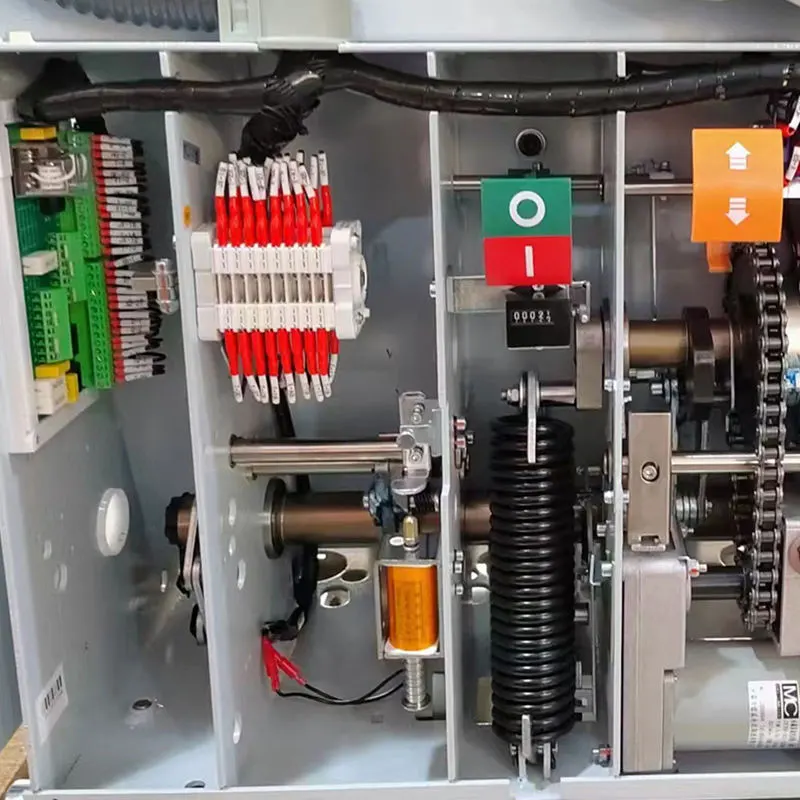

Механизмът на работа е отговорен за извършването на операциите за затваряне и отваряне на прекъсвача, включително затварящи пружини, системи за съхранение на енергия, отделения за прекомерно натоварване, отварящи и затварящи намотки и други компоненти. Когато работи, механизмът постига прецизно управление на тока чрез съхранение на електрическа енергия, електрическо отваряне и затваряне и ръчни функции.

Когато токът достигне предварително определената стойност,прекъсвач на вакуумна веригаще използват текущите характеристики на нулево кръстосване във висока вакуумна среда, за да гасят дъгата чрез бърза дифузия на плазмата, като ефективно ще отрязват тока. В средата тя включва множество стъпки като съхранение на енергия и затваряне. Чрез поредица от прецизни механични действия се осигуряват стабилност и надеждност на прекъсвача.

Операцията на отваряне е, че когато прекъсвачът е в затворено състояние, сигналът за отваряне се получава и отварящият се електромагнит ще започне да работи, което води до привличане на желязната сърцевина. Това действие ще доведе до придвижване на горния прът в отварянето на върха нагоре, което от своя страна води до въртене на вала на пътуването. Поредица от верижни реакции ще задвижват горния прът нагоре и ще натиснат огънатата плоча, което ще я накара да задвижва половината вал, за да започне да се върти обратно на часовниковата стрелка. Тъйпрекъсвач на веригатаЗа да завършите действието за начало.
