Кабел за соларен панел

Планиране на най-добрата конфигурация на соларни масиви за вашата PV система

Планирането на конфигурацията на соларния масив ще ви помогне да осигурите правилното напрежение/ток на изхода за вашата PV система. В този раздел обясняваме какво представляват тези елементи и тяхното значение.

Максимално DC входно напрежение

От съображения за безопасност, спазване на разпоредбите на NEC и съвместимост с техническите спецификации на стринг инвертор, от съществено значение е да зададете максимално ограничение на постояннотоковото напрежение. Докато разпоредбите на NEC определят ограничение от 600 V за жилищни фотоволтаични системи, този праг може да се различава в зависимост от конкретния използван централизиран инвертор.

От друга страна, стринговият инвертор има специфично изискване за минимално входно постоянно напрежение, за да започне да функционира, което е решаващ фактор, който трябва да се вземе предвид при планирането и конфигурирането на фотоволтаични системи. Това минимално напрежение може да варира значително в зависимост от модела и марката на избрания инвертор.

Максимален DC входен ток

Техническите спецификации на инвертора налагат ограничение на максималния входен постоянен ток. Това ограничение се определя въз основа на кривата ток-напрежение (IV-крива) на слънчева клетка. Когато окабелявате слънчеви панели, това е изключително важно да се вземе предвид, като се гарантира, че DC изходът на системата не надвишава ограничението на максималния входен ток на инвертора.

Брой MPPT тракери

MPPT тракерите играят жизненоважна роля за максимизиране на изходната мощност за фотоволтаични системи чрез анализиране на IV-кривата. Централизираните инвертори, оборудвани с множество MPPT тракери, са в състояние да оптимизират генерирането на енергия за низове от соларни панели, които може да имат различни спецификации, което позволява свързването на по-сложни слънчеви масиви към инвертора. Ако вашият инвертор може да се похвали с два или повече MPPT входа, е изключително важно да ги използвате ефективно, особено в сценарии, включващи множество ориентации на панела или проблеми със засенчването.

Окабеляване на вашия масив от слънчеви панели: Ръководство стъпка по стъпка

До този момент научихте за ключовите концепции и аспектите на планирането, които трябва да имате предвид, преди да окабелите слънчеви панели. Сега, в този раздел, ви предоставяме ръководство стъпка по стъпка за това как да свържете слънчеви панели.

Свързване на PV конектор към вашия PV проводник

Повечето слънчеви панели са оборудвани с предварително инсталирани MC4 конектори, улесняващи взаимното свързване между панелите. За крайните точки на системата можете да използвате удължителни кабели MC4, които се предлагат в различни дължини, за да свържете фотоволтаичната система към инвертора.

Въпреки това разбирането как да инсталирате PV конектор правилно все още е от решаващо значение. Възможно е да има случаи или секции, в които ще трябва да направите връзката ръчно, обикновено когато не е наличен удължителен кабел MC4 с желаната дължина.

Стъпките за добавяне на слънчеви конектори към PV проводници са следните:

Отстранете външната изолация от жицата, за да изложите вътрешните проводници.

Поставете свързващата пластина върху оголения проводник и използвайте инструмент за кримпване, за да я закрепите здраво.

Започнете, като поставите долните компоненти на конектора, които обикновено включват капака на клемите, облекчаващото напрежение и компресионната втулка. Уверете се, че са правилно подравнени и поставени.

След това поставете горните компоненти, които включват предпазното фолио, корпуса на мъжкия или женския конектор MC4 и О-пръстена. Уверете се, че тези части също са правилно подравнени.

Внимателно сглобете всички компоненти заедно и ги затегнете на ръка до умерена степен. Първоначално не пренатягайте.

Накрая използвайте инструмент за сглобяване на соларен конектор, за да приложите крайния въртящ момент към конектора MC4, осигурявайки сигурна и надеждна връзка.

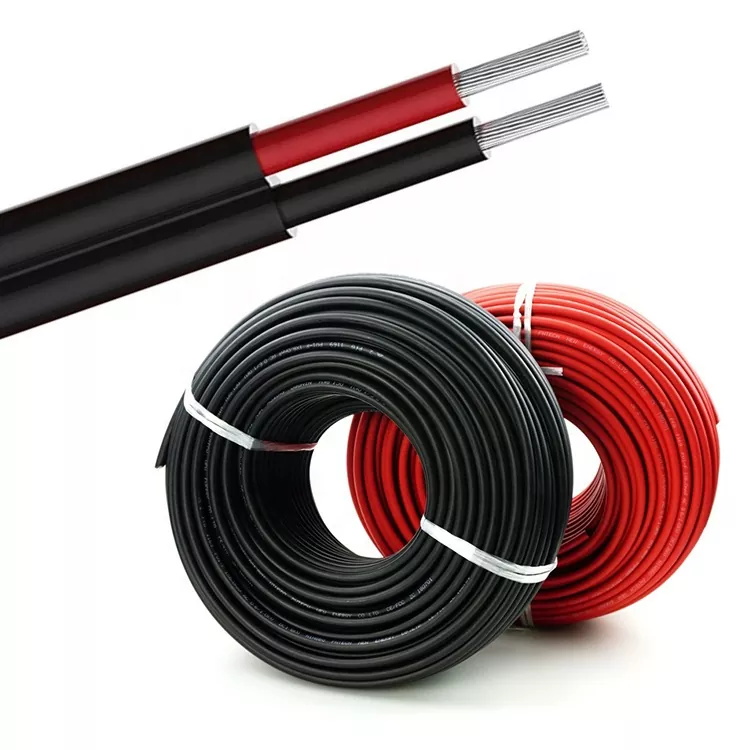

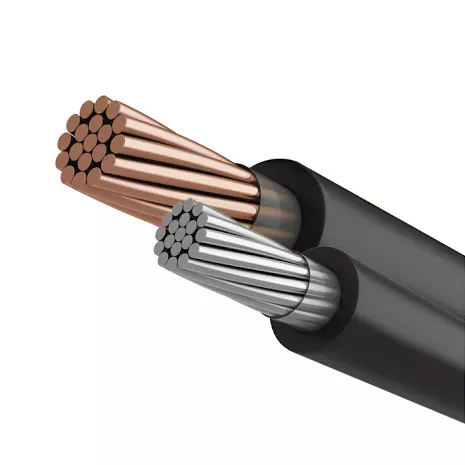

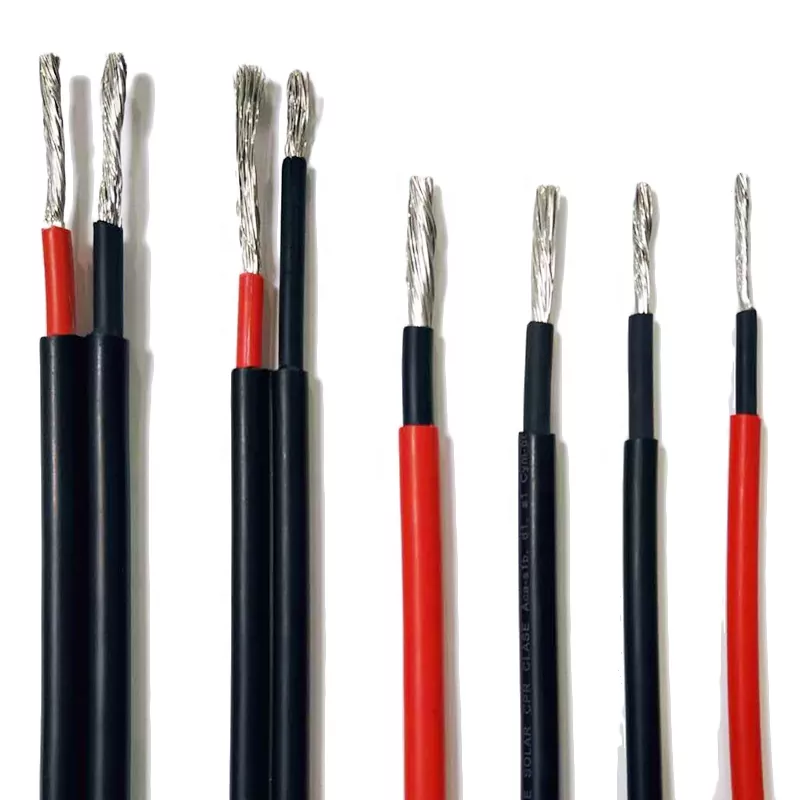

Подробности за кабела за соларен панел DAYA

Кабел за соларен панел DAYA Условия на работа

PV предимства

Фотоволтаичните модули работят при високи температури и различни условия на околната среда. Съгласно указанията на NEC, някои приложения на фотоволтаични масиви трябва да използват USE-2 или фотоволтаичен проводник, като и двата трябва да отговарят на специфична устойчивост на слънчева светлина и температурни оценки, подходящи за средата на инсталиране.

Фотоволтаичните проводници са специално проектирани за фотоволтаични приложения, докато USE-2 кабелите обикновено са предназначени за използване на подземни сервизни входове. И двата типа кабели обикновено включват XLPE изолация и могат да бъдат устойчиви на слънчева светлина или подходящи за директно погребване.

Фотоволтаичният проводник обаче се различава от проводника USE-2 по отношение на дебелината на изолацията, номиналното напрежение и работните температури. PV проводникът може да се похвали с по-дебели изолационни слоеве, което го прави подходящ за защита срещу тежки среди. Кабелите USE-2 са оценени до 600 V, докато фотоволтаичният проводник се предлага в три номинални напрежения: 600 V, 1 kV и 2 kV. Освен това кабелите USE-2 имат максимална работна температура от 90ºC, докато PV проводникът може да бъде класифициран за по-високи температури.

Трябва да се отбележи, че PV проводникът е един от малкото еднопроводникови видове проводници, които могат да бъдат оценени над 600 V и могат да бъдат директно заровени в съответствие със стандартите на NEC, без необходимост от допълнително екраниране.

Опаковка:

--100m/намотка със свиващо се фолио, 6 намотки във външна картонена кутия.

--100m/Макара, макарата може да бъде хартия, пластмаса или ABS, след това 3-4 макари на кашон,

--200m или 250m на барабан, два барабана на кашон,

--305m/Дървен барабан, един барабан на външна картонена кутия или товарене на палети,

--500m/Дървен барабан, един барабан на външна картонена кутия или товарене на палети,

--1000m или 3000m дървен барабан, след това зареждане на палети.

*Можем също да предложим персонализирано OEM опаковане според заявката на клиента.

Доставка:

Пристанище: Тиендзин или други пристанища според вашите изисквания.

Морски превоз: налични са всички котировки FOB/C&F/CIF.

*За някои страни като африкански държави, страни от Близкия изток, нашата оферта за морски транспорт е много по-евтина, отколкото клиентите получават от местната корабна агенция.

Параметър на кабела за соларен панел DAYA (спецификация)

Сервиз за кабели за слънчеви панели DAYA

Предварителни продажби

Ние предоставяме техническа поддръжка и цялостни решения за електроразпределение, съобразени с вашите нужди. Ако предоставените от вас чертежи се сметнат за неосъществими, ние ще оптимизираме плана и ще го съобразим с размерите на шкафа, местоположението на оборудването и т.н. Също така ще оптимизираме конфигурацията на продуктите, за да отговарят на вашите изисквания.

Следпродажбено обслужване

Ако възникне някакъв проблем, първо ще предоставим поддръжка по телефона или имейл. Ще извършим дистанционно отстраняване на грешки, ако е необходимо. Освен това, нашите продукти се доставят с ръководство за отстраняване на неизправности за справка, когато се опитвате да намерите повредата и да разрешите проблема сами. Повечето проблеми могат да бъдат решени чрез гореспоменатите методи. Ние ще проверяваме всяка година или така, за да получим подробна информация за вашето оборудване, за да разберем по-добре вътрешната работа.

Нашето обещание за обслужване на клиенти

1. Ние бързо ще разрешим проблема след получаване на доклада за проблем или заявка за ремонт.

2. След това обясняваме подробно причината за повредата и всички такси ще бъдат начислени според пазарните цени.

3. Ако вземем някакви части обратно за проверка, ще поставим върху тях чупливи стикери с известия или ще запишем серийния им номер, за да запазим безопасността на частите.

4. Ако жалбата ви бъде счетена за основателна, ние ще ви възстановим таксите за ремонт на място.

Често задавани въпроси за кабела за соларен панел DAYA

1.Q: Вие сте производител или търговец?

A: Ние всички сме Основната дейност на компанията нисковолтова разпределителна уредба, разпределителен шкаф за захранване, взривозащитен дизайн на шкаф, производство и системно програмиране.

2.Q: Дали да поддържаме OEM/ODM? Можете ли да проектирате оборудването според нашия размер?

О: Разбира се, можем да персонализираме всеки продукт според изискванията на клиента и можем да предоставим дизайнерски решения и решения.

3.Q: Защо трябва да купувам от вас вместо от някой друг?

О: На първо място, ние можем да предоставим на всички клиенти много професионална поддръжка, състояща се от ИТ консултанти и сервизни екипи. Второ, нашите главни инженери имат повече от 20 години опит в разработването на оборудване за разпределение на електроенергия.

4.Q: Какво ще кажете за времето за доставка?

О: Обикновено нашето време за доставка е около 7-15 дни. Макар че зависи от изискванията на клиентите и

количество продукти.

5.Q: Какво ще кажете за пратката?

О: Можем да организираме пратка от DHL, FedEx, UPS и др. Разбира се, клиентите могат да използват и свои собствени спедитори.

6.Q: Какво ще кажете за условията на плащане?

О: Поддържа се T/T、Paypal、Apple Pay、Google Pay、Western Union и др. Разбира се, можем да обсъдим това.
